制(zhi)造(zao)標(biao)準(zhun)

?

工作原(yuan)理

?

結(jie)構特(te)點

蝶閥具有結構(gou)簡(jian)單(dan)、體積(ji)小、重量輕(qing)、材(cai)料耗用省(sheng)，安(an)裝尺寸(cun)小(xiao)，開關迅速(su)、90°往(wang)復回轉(zhuan)，驅動(dong)力矩(ju)小等(deng)特點，用于截(jie)斷(duan)、接(jie)通、調(diao)節管(guan)路中的(de)介(jie)質，具(ju)有良好的流(liu)體(ti)控制特性(xing)和關(guan)閉(bi)密封性能(neng)。蝶閥處于(yu)完(wan)全(quan)開(kai)啟位(wei)置(zhi)時，蝶板(ban)厚度(du)是(shi)介質(zhi)流經(jing)閥體(ti)時唯一的(de)阻力，因(yin)此通過(guo)該(gai)閥門(men)所(suo)產生的(de)壓(ya)力(li)降(jiang)很(hen)小，故具有(you)較好(hao)的(de)流量控(kong)制特性。蝶(die)閥有彈(dan)密封和金屬(shu)的密封(feng)兩(liang)種密(mi)封型式。彈(dan)性(xing)密封(feng)閥(fa)門，密封圈可以鑲嵌在(zai)閥體(ti)上(shang)或(huo)附在(zai)蝶(die)板周邊(bian)。?閥(fa)桿(gan)為通(tong)桿結構，經(jing)過調(diao)質(zhi)處(chu)理(li)，有良好的(de)綜合(he)力學性能和(he)抗(kang)腐蝕(shi)性(xing)，抗(kang)擦傷(shang)性(xing)。蝶閥啟(qi)閉時閥桿(gan)只作(zuo)旋轉運(yun)動(dong)而不(bu)作(zuo)升(sheng)降(jiang)運(yun)行(xing)，閥(fa)桿的(de)填料不易(yi)破壞，密(mi)封(feng)可靠(kao)。與蝶板錐銷固(gu)定(ding)，外(wai)伸(shen)端為防(fang)沖出(chu)型(xing)設計，以(yi)免在閥桿(gan)與(yu)蝶板(ban)連接處(chu)意外(wai)斷(duan)裂時(shi)閥(fa)桿崩(beng)出(chu)。

?

綜(zong)上所述簡要(yao)說(shuo)明(ming)蝶閥的(de)特(te)點：
1、啟閉方便(bian)迅速、省力(li)、流(liu)體(ti)阻(zu)力小，可以(yi)經常操(cao)作。?
2、結(jie)構(gou)簡單，體(ti)積小(xiao)，重(zhong)量(liang)輕(qing)。?
3、可(ke)以(yi)運(yun)送(song)泥(ni)漿(jiang)，在(zai)管(guan)道(dao)口(kou)積存液體*少(shao)。?
4、低(di)壓下(xia)，可以(yi)實現(xian)良好(hao)的(de)密封。?
5、調節性(xing)能好(hao)。

?

技(ji)術(shu)參(can)數(shu)

按(an)結(jie)構形式分類
● 中心密(mi)封(feng)蝶閥 ?● 單偏心密(mi)封(feng)蝶(die)閥(fa)? ● 雙偏(pian)心密封蝶閥? ● 三偏心(xin)密(mi)封(feng)蝶閥(fa)?

按密封(feng)面(mian)材(cai)質(zhi)分(fen)類(lei)?
(1)?軟密封蝶(die)閥?
● 密封(feng)副(fu)由非(fei)金(jin)屬(shu)軟(ruan)質材料(liao)對非金屬軟質材(cai)料構成(cheng)。
● 密(mi)封(feng)副(fu)由金屬硬(ying)質材(cai)料(liao)對(dui)非(fei)金(jin)屬(shu)軟(ruan)質(zhi)材(cai)料構(gou)成(cheng)。
(2)金(jin)屬硬(ying)密(mi)封蝶閥。密封副由(you)金屬(shu)硬質(zhi)材料對(dui)金(jin)屬(shu)硬質(zhi)材料(liao)構成。?

按密(mi)封形(xing)式(shi)分類(lei)?
(1)強(qiang)制密封蝶(die)閥
● 彈(dan)性(xing)密(mi)封(feng)蝶(die)閥(fa)。密封(feng)比(bi)壓由閥門關(guan)閉(bi)時(shi)閥板擠(ji)壓閥(fa)座(zuo)，閥座(zuo)或閥板的(de)彈(dan)性產生(sheng)。
● 外加轉矩密封(feng)蝶閥(fa)。密封比(bi)壓由(you)外加于閥門軸(zhou)上的轉矩產生(sheng)。
(2)充(chong)壓(ya)密封(feng)蝶閥(fa)。密封(feng)比壓(ya)由(you)閥(fa)座(zuo)或(huo)閥(fa)板上的彈性密封(feng)元(yuan)件(jian)充(chong)壓(ya)產(chan)生(sheng)。
(3)自(zi)動密封蝶閥(fa)。密(mi)封(feng)比壓由(you)介(jie)質壓力(li)自(zi)動產(chan)生(sheng)。

按(an)工(gong)作壓(ya)力分(fen)類?
(1)真空(kong)蝶閥。工作壓(ya)力(li)低(di)于標(biao)準(zhun)大氣(qi)壓的(de)蝶(die)閥(fa)。
(2)低壓(ya)蝶閥。公(gong)稱壓力PN≤1.6MPa的蝶閥。
(3)中(zhong)壓蝶閥(fa)。公(gong)稱(cheng)壓(ya)力PN為2.5∽6.4MPa的蝶閥。
(4)高(gao)壓蝶閥。公稱(cheng)壓(ya)力(li)PN為(wei)10.0∽80.OMPa的蝶閥(fa)。
(5)超高壓蝶(die)閥(fa)。公(gong)稱(cheng)壓(ya)力PN>100MPa的(de)蝶閥(fa)。

按工作溫度(du)分(fen)類(lei)
(1)高(gao)溫蝶閥。t>450℃的蝶閥(fa)。
(2)中(zhong)溫蝶閥(fa)。120℃<t≤450℃的(de)蝶閥。
(3)常溫(wen)蝶閥(fa)。-40℃<t≤120℃的蝶(die)閥(fa)。
(4)低(di)溫(wen)蝶(die)閥(fa)。-100℃<t≤-40℃的(de)蝶(die)閥。
(5)超低溫(wen)蝶(die)閥。t≤-100℃的(de)蝶(die)閥。?

按(an)連(lian)接(jie)方式(shi)分類(lei)
● 對夾式(shi)蝶閥? ● 法蘭式(shi)蝶閥? ● 支耳式蝶閥? ● 焊接式(shi)蝶閥

?

選型說明

一(yi)單(dan)元(yuan)．閥(fa)門類型(xing)代號

?

二單(dan)元．驅動(dong)方(fang)式(shi)代號

?

三單元．連接形(xing)式(shi)代(dai)號(hao)

?

五(wu)單(dan)元．密封(feng)面或襯(chen)里材(cai)料(liao)代(dai)號

注：閥(fa)門(men)密(mi)封(feng)副材料(liao)為(wei)閥(fa)門的(de)本體(ti)材料(liao)時，密(mi)封(feng)材料代號用“W”表(biao)示
?
? ? ?

六(liu)單元.公(gong)稱壓(ya)力(li)
公稱(cheng)壓(ya)力(li)的數(shu)值用(yong)阿(a)拉(la)伯數(shu)字(zi)表示(shi)單位ＰＮ，它(ta)是(shi)MPa的(de)10倍(bei)

七單(dan)元(yuan)．閥體(ti)材(cai)料(liao)代號

?

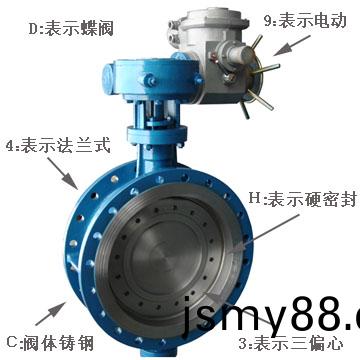

例：D943H-16C
